装载机铲斗翻转速度失控是什么原因?

发表时间:2018-06-28 07:52

【转自 工程机械与维修】

1. 故障现象

1 台柳工LG856 型装载机在开息高速第四合同段施工过程中,出现铲斗翻转失控故障。该故障具体表现为:无论铲斗操作手柄的行程是多少,铲斗翻转动作瞬间就会达到最高速度;当操作手柄回到零位后,铲斗仍然会继续按原方向动作。

2. 铲斗液压回路工作原理

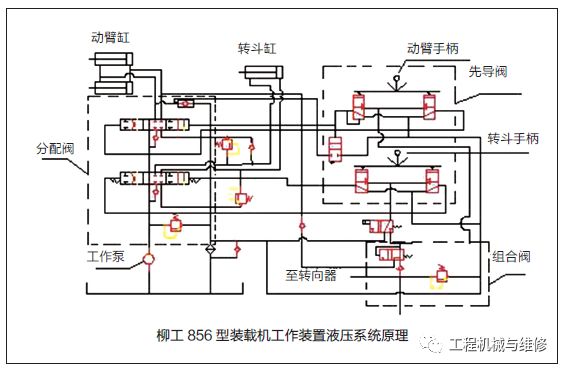

柳工856 型装载机工作装置液压系统工作原理如附图所示,其中铲斗液压回路工作原理如下所述。

(1)铲斗向上翻转

将铲斗操作手柄向左推,先导压力油从铲斗阀1 右端推动其阀芯克服回位弹簧弹力的作用向左移动,使铲斗阀1主油口逐渐打开,由工作泵提供的压力油经铲斗阀1 主油口和铲斗缸油管进入铲斗缸有杆腔,铲斗缸活塞被压力油推动向右移动,从而实现装载机铲斗向上翻转动作。将铲斗操作手柄松开时,铲斗阀1 阀芯在回位弹簧弹力的作用下迅速向右回到中位,此时铲斗阀1 主油口关闭,铲斗缸停止动作,铲斗停止向上翻转动作。

(2)铲斗向下翻转

将铲斗操作手柄向右推,先导压力油从铲斗阀1 左端推动其阀芯克服回位弹簧弹力的作用向右移动,使铲斗阀1主油口逐渐打开,由工作泵提供的高压油经铲斗阀1 主油口和铲斗缸油管进入铲斗缸无杆腔,铲斗缸活塞被压力油推动向左移动,从而实现装载机铲斗向下翻转动作。将铲斗操作手柄松开时,铲斗阀1 阀芯在回位弹簧弹力的作用下迅速向左回到中位,此时铲斗阀1 主油口关闭,铲斗缸停止动作,铲斗停止向下翻转动作。

3. 故障排查

根据故障现象和铲斗液压回路工作原理分析,当铲斗操作手柄动作时,铲斗动作瞬间达到最高速度,使该机铲斗翻转速度无法控制,是铲斗缸工作油路压力油流量无法控制。这表明通往铲斗缸的压力油瞬间达到最大流量。

在液压系统中,压力油流量一般由流量控制阀进行控制。但是该机工作装置液压系统原理图中没有设置流量控制阀,其铲斗阀压力油的流量由铲斗阀进行控制,也就是铲斗先导手柄动作的快慢控制铲斗阀阀芯动作的快慢,铲斗阀阀芯动作的快慢控制铲斗翻转动作的快慢。在这个过程中,铲斗阀阀芯移动速度和主油口开度控制了通往铲斗缸压力油的流量,从而控制了铲斗缸翻转速度。

根据以上分析,我们判定该故障是铲斗阀阀芯回位弹簧失效、不能形成背压所致。若铲斗阀阀芯回位弹簧失效,当推动铲斗先导手柄后,先导压力油推动铲斗阀阀芯瞬间就可打开到最大位置,造成铲斗瞬间以最高速度翻转;也是由于铲斗阀阀芯回位弹簧失效,当松开铲斗先导手柄后,铲斗阀阀芯不能快速回位甚至不能回位,会造成铲斗操作手柄回到零位后,铲斗仍然会继续按原方向动作。

拆下铲斗阀阀芯弹簧端的端盖,拔出阀芯,发现回位弹簧已经断裂。更换新的回位弹簧后试机,铲斗翻转速度恢复正常,故障现象消失。该故障能够得到迅速处理,是因为故障分析比较到位、故障部位判断比较准确。液压系统出现故障时,要根据故障现象和液压系统工作原理认真分析,就能够找出故障部位并予以排除。
